مراكز التصنيع الرأسية CNC (5 محاور)

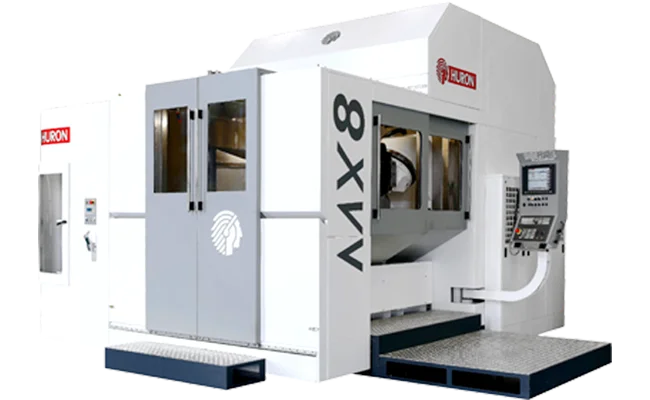

MX 8 MT
الطراز: MX 8 MT
النماذج المتاحة
سلسلة MX هي مركز تصنيع متعدد الوظائف مصمم للطحن بـ 5 محاور للأجزاء المعقدة. يتميز MX 8 برأس عالمي مع محور A يدور من -45° إلى +180° على مستوى 45°، مما يوفر مرونة استثنائية للأشكال الهندسية المعقدة. متوفر في نسختين: MX 8 M (الطحن) مع طاولة ثابتة و MX 8 MT (الطحن والخرط) مع طاولة دوارة ومحور C لعمليات الطحن والخرط الكاملة.
المميزات الرئيسية
- رأس عالمي 5 محاور مع محور A يدور (-45° إلى +180°)
- نسختان: الطحن (M) والطحن والخرط (MT)
- بصمة مدمجة مع دقة عالية
- متوفر مع خيار مبدل البليت الأوتوماتيكي (APC)
- ديناميكيات عالية مع معدل تغذية سريع 40 م/دقيقة
- مخزن 60 أداة للتشغيل بدون طاقم عمل لفترة طويلة
- تصميم موفر للطاقة
- استقرار حراري لدقة متسقة
المواصفات
──── المحاور الخطية ────
محاور X - Y - Z
1,160 × 1,000 × 900 ملم
معدل التغذية السريع
40 م/دقيقة
──── الرأس - المحور الدوار A ────
نوع الرأس
رأس عالمي
الدوران
-45° / +180°
سرعة الدوران
100 لفة/دقيقة
──── الطاولة - المحور الدوار C ────
نوع الطاولة
طحن/خرط
حجم الطاولة
Ø 800 ملم
الحمولة المسموح بها على الطاولة
2,000 كجم
سرعات الدوران
500 لفة/دقيقة
──── المغزل ────
سرعة الدوران
10,000 لفة/دقيقة
مخروط الأداة
HSK 100-A
القدرة
43 كيلووات
عزم الدوران
415 نيوتن متر
السرعة المميزة
1,000 لفة/دقيقة
──── مبدل الأدوات الأوتوماتيكي ────
عدد المواضع
60
أقصى قطر أداة
250 ملم
أقصى وزن أداة
25 كجم
أقصى طول أداة
500 ملم
──── الدقة (VDI / DGQ 3441) ────
عدم اليقين (P)
X / Y / Z: 0.007 ملم، A، C: 10 ثانية
القابلية للتكرار (Ps متوسط)
X / Y / Z: 0.004 ملم، A، C: 5 ثانية
──── الأبعاد الإجمالية (مع خيار APC) ────
العرض
6,368 ملم
العمق
10,151 ملم
الارتفاع
3,920 ملم
وزن الآلة
25,000 كجم
