مراكز التصنيع الرأسية CNC (5 محاور)

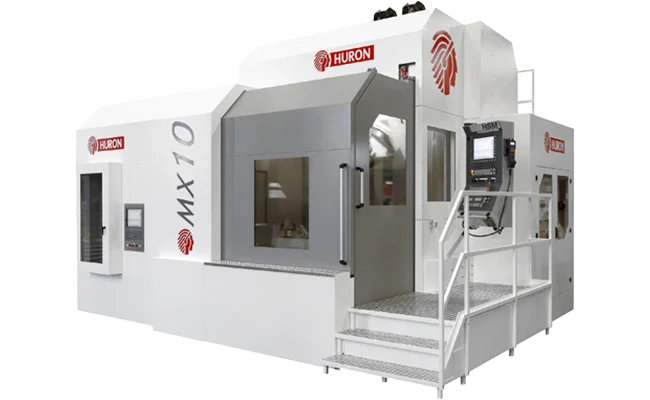

MX 10 MT
الطراز: MX 10 MT
النماذج المتاحة
مركز التصنيع متعدد الوظائف MX هو آلة عالية المرونة تتيح عمليات التصنيع في 5 محاور وعلى 5 جوانب، في إعداد واحد لتثبيت الجزء، من الخشن إلى التشطيب، بالإضافة إلى عمليات الخرط. يتميز MX 10 بمحاور سفر أكبر وسعة متزايدة مقارنة بـ MX 8، مع محاور X و Y و Z بطول 1,200 ملم لمعالجة قطع العمل المعقدة الأكبر. متوفر في نسختين: MX 10 M (الطحن) و MX 10 MT (الطحن والخرط).
المميزات الرئيسية
- تصنيع 5 محاور مع رأس عالمي على مستوى 45°
- إعدادات الطحن (M) والطحن والخرط (MT)
- تصنيع المواد الصلبة في وقت قصير
- دقة عالية جداً في التحديد والملامح
- قدرة أتمتة كاملة
- رأس مجهز بمحرك عزم دوران متكامل
- رأس يميل من -45° إلى 180° للوصول الاستثنائي
- مغزل قوي مع عزم دوران عالي لمعدل إزالة معدنية عالي
- مراقبة الاهتزاز لتأمين الآلة والأداة وقطعة العمل
- مبدل البليت الأوتوماتيكي الاختياري (APC)
المواصفات
──── المحاور الخطية ────
محاور X - Y - Z
1,200 × 1,200 × 1,000 ملم
معدل التغذية السريع
40 م/دقيقة
──── الرأس - المحور الدوار A ────
نوع الرأس
رأس عالمي
الدوران
-45° / +180°
سرعة الدوران
100 لفة/دقيقة
──── الطاولة - المحور الدوار C ────
نوع الطاولة
طحن/خرط
حجم الطاولة
Ø 1,000 ملم
الحمولة المسموح بها على الطاولة
2,000 كجم
سرعات الدوران
500 لفة/دقيقة
──── المغزل ────
سرعة الدوران
10,000 لفة/دقيقة
مخروط الأداة
HSK 100-A
القدرة
43 كيلووات
عزم الدوران
415 نيوتن متر
السرعة المميزة
1,000 لفة/دقيقة
──── مبدل الأدوات الأوتوماتيكي ────
عدد المواضع
60
أقصى قطر أداة
250 ملم
أقصى وزن أداة
25 كجم
أقصى طول أداة
650 ملم
──── الدقة (VDI / DGQ 3441) ────
عدم اليقين (P)
X / Y / Z: 0.007 ملم، A، C: 10 ثانية
القابلية للتكرار (Ps متوسط)
X / Y / Z: 0.004 ملم، A، C: 5 ثانية
──── الأبعاد الإجمالية (مع خيار APC) ────
العرض
10,250 ملم
العمق
8,050 ملم
الارتفاع
4,385 ملم
وزن الآلة
40,000 كجم
