سلسلة NX مركز تصنيع عمودي بعمودين
مركز تصنيع عمودي شاق بعمودين يتميز بمسافات محور X من 2200-4200 مم، حمولات طاولة حتى 10 طن، مغزل BT-50 عالي العزم بسرعة 6000 دورة/دقيقة، مغير أدوات آلي 24 أداة، ورأس أفقي اختياري 90 درجة للتصنيع خماسي الأوجه - مصمم لقوالب الحقن وقوالب الحدادة وقطع العمل الهندسية الثقيلة في صناعات الإمارات والشرق الأوسط.
النماذج المتاحة
تمثل سلسلة جيوتي NX مركز التصنيع العمودي بعمودين الحل النهائي لعمليات التصنيع الشاقة وواسعة النطاق. مطورة على هيكل عمودين متين مع مفهوم مغلف عمل متزايد بشكل كبير، تسمح هذه السلسلة بتصنيع المكونات الثقيلة كبيرة الحجم وتستوعب نطاقاً أوسع من أطوال الأدوات في إعداد واحد. مثالية للتطبيقات الصناعية الصعبة عبر الإمارات والشرق الأوسط.
هندسة عمودين شاقة: تتميز سلسلة NX بهيكل عمودين ضخم يوفر صلابة واستقراراً لا مثيل لهما لعمليات التصنيع الثقيلة:
- سعة طاولة حتى 10 طن: قدرة حمل رائدة في الصناعة لقطع العمل الضخمة
- خيارات تباعد الأعمدة: 1600 مم أو 2500 مم بين الأعمدة لأحجام أجزاء مختلفة
- رأس محور Z نوع الذراع: صلابة مثالية للحركة العمودية
- موازن هيدروليكي: محور Z متوازن هيدروليكياً لتحسين الاستقرار
قدرة التصنيع خماسي الأوجه: حوّل قدراتك التصنيعية مع التصنيع خماسي الأوجه الاختياري:
- رأس أفقي 90 درجة متوفر: تصنيع خماسي الأوجه الكامل في إعداد واحد
- وقت إعداد مخفض: تصنيع الأجزاء المعقدة بدون إعادة تموضع
- دقة معززة: الحفاظ على الدقة عبر جميع الأسطح المصنعة
- إنتاجية متزايدة: إكمال المزيد من العمليات لكل دورة إعداد
نظام مغزل عالي العزم:
- مغزل BT-50 بسرعة 6000 دورة/دقيقة: مغزل شاق لإزالة المواد العدوانية
- محرك فانوك 22/18.5 كيلوواط: قيادة عالية العزم للقطع الصعب
- خيار سيمنز 32.3/21.5 كيلوواط: بديل عالي الأداء متميز
- تجويف محمل أمامي 100 مم: محمل ضخم لأقصى صلابة
- رأس مسنن عالي العزم متوفر: اختياري لمتطلبات العزم القصوى
مغير أدوات آلي ذراعي 24 أداة:
- سعة 24 أداة: أدوات واسعة للوظائف المعقدة متعددة العمليات
- تركيب خارجي: مغير الأدوات محفوظ خارج منطقة العمل لأقصى مغلف عمل
- وزن أداة أقصى 15 كجم: يتعامل مع أدوات القطع الشاقة
- طول أداة أقصى 350 مم: يستوعب الأدوات ذات الوصول الممتد
- قطر أداة 125/250 مم: قياسي 125 مم، 250 مم مع الجيوب المجاورة فارغة
بناء آلة متقدم:
- أدلة بكرات واسعة: أدلة حركة خطية بكرات لمحاور X و Y
- إمكانية وصول كبيرة جداً: وصول علوي استثنائي لتحميل قطعة العمل
- حماية جمالية: تصميم غلاف حديث مع حماية كاملة
- كهرباء عالية الجودة: أجهزة متميزة ولوحة تكييف
هندسة دقيقة: مبنية وفقاً لمعايير VDI/DGQ 3441:
- عدم اليقين في تحديد المواضع: 0.02 مم
- التكرارية: 0.008 مم
- نظام تزييت مركزي وقابل للبرمجة
- تصميم صديق لـ TPM للصيانة الفعالة
التطبيقات الصناعية: تتفوق سلسلة NX في بيئات التصنيع الثقيلة:
- قوالب الحقن: تصنيع قوالب حقن البلاستيك الكبيرة
- قوالب الحدادة: إنتاج قوالب الحدادة الثقيلة
- الألواح الكبيرة: تصنيع المكونات المسطحة الكبيرة
- قطع العمل الهندسية الثقيلة: تطبيقات الصناعة الثقيلة العامة
- المكونات الهيكلية: قواعد الآلات والإطارات الكبيرة
- قطاع الطاقة: مكونات توربينات الرياح وأجزاء توليد الطاقة
أربعة خيارات سعة:
- NX 2215: مسافة X 2200 مم، مسافة Y 1500 مم، حمولة طاولة 6000 كجم قوة
- NX 3215: مسافة X 3200 مم، مسافة Y 1500 مم، حمولة طاولة 8000 كجم قوة

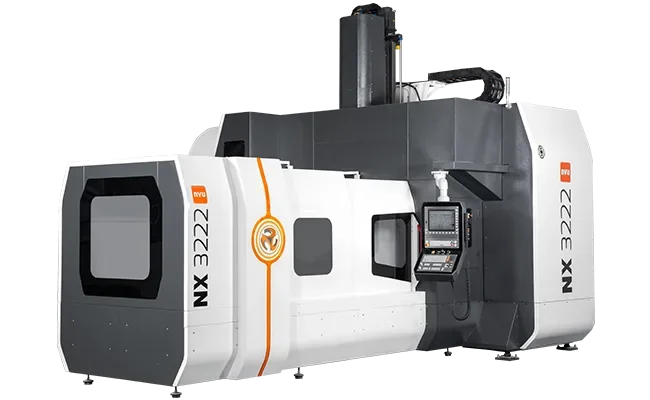

- NX 3222: مسافة X 3200 مم، مسافة Y 2760 مم، حمولة طاولة 10000 كجم قوة
- NX 4222: مسافة X 4200 مم، مسافة Y 2760 مم، حمولة طاولة 10000 كجم قوة
اشترِ سلسلة جيوتي NX مركز التصنيع العمودي بعمودين في دبي، الإمارات - اتصل بـ Indepco CNC للحصول على أسعار تنافسية ومواصفات كاملة واستشارة خبراء حول حل التصنيع الشاق هذا. موزع جيوتي CNC الرسمي في جميع أنحاء الإمارات.
