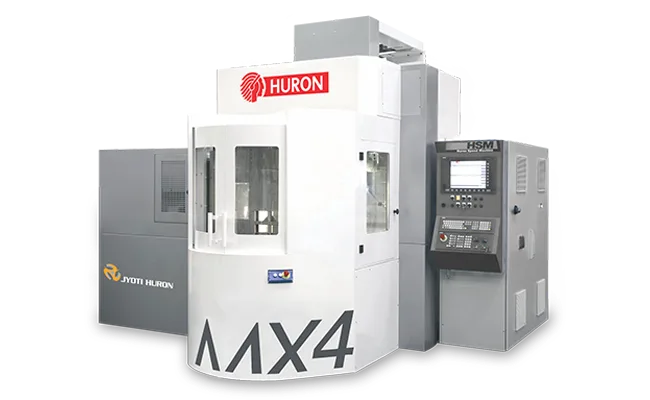

MX 4 مركز تصنيع 5 محاور عالي الأداء

يمثل جيوتي MX 4 مركز تصنيع 5 محاور عالي الأداء قمة تكنولوجيا التصنيع متعددة الوظائف، يجمع بين التفريز عالي السرعة وقدرات الخراطة في إعداد واحد. يقدم هذا الحل المتقدم أداءً استثنائياً لمكونات قطاعات الفضاء والدفاع والطاقة المعقدة في أسواق الإمارات والشرق الأوسط.

تقنية المحرك الخطي: يتميز MX 4 بمحركات خطية على محاور Y و Z، مما يتيح سرعات حركة سريعة استثنائية تبلغ 120 م/دقيقة مع معدلات تسارع 10 م/ث². تقضي هذه التقنية المتطورة على الارتجاع الميكانيكي والتآكل، مما يضمن دقة متسقة طوال عمر الآلة مع تقليل أوقات الدورة بشكل كبير.

تكوين الهيكل البوابي:

• تصميم بوابة صلب: استقرار استثنائي لعمليات القطع الثقيلة
• استقرار توافقي وحراري: دقة متسقة عبر دورات التصنيع الممتدة
• أدلة LM عالية الدقة: دقة تحديد مواقع فائقة وحركة سلسة
• تدفق رقائق فعال: إخلاء رقائق محسن لبيئات الإنتاج الصعبة

مغزل كهربائي عالي السرعة:

• سرعة قصوى 24000 دورة/دقيقة: تشطيبات سطحية متميزة على الألومنيوم والتيتانيوم
• مخروط HSK 63-A: تغيير أدوات سريع وصلابة ممتازة
• قوة 25/40 كيلوواط: إزالة مواد ثقيلة في دورات عمل S1/S6
• عزم 20/32 نيوتن متر: يتعامل مع عمليات القطع الصعبة
• سرعة مميزة 6000 دورة/دقيقة: توصيل طاقة محسن عبر نطاق السرعة

تقنية طاولة TRIM: تم تركيب طاولة الإمالة الدوارة المبتكرة على مستوى مائل 45 درجة، مما يوفر:

• نطاق محور A: قدرة إمالة من -45 درجة إلى +180 درجة
• محور C: دوران مستمر 360 درجة بسرعة 100 دورة/دقيقة
• عمليات الخراطة والتفريز: قدرة خراطة متكاملة حتى 100 دورة/دقيقة
• قطر طاولة 440 مم: يستوعب هندسات قطع العمل المعقدة
• سعة حمولة 250 كجم: يتعامل مع مكونات الفضاء الجوي الكبيرة

دقة فائقة: مبنية وفق معايير دقة استثنائية:

• عدم يقين تحديد المواضع: 0.004 مم (4 ميكرون)
• التكرارية: 0.002 مم (2 ميكرون)
• تحديد المواضع الدوراني: 7.2 ثانية قوسية
• التكرارية الدورانية: 3.6 ثانية قوسية

ميزات متقدمة:

• مبدل لوحين مزدوج: تعظيم استخدام المغزل مع تبادل قطع العمل الآلي
• مخزن أدوات سلسلة 36 أداة: قدرة تصنيع غير مأهولة ممتدة
• أدوات HSK 63A: أبعاد الأداة القصوى 250 مم طول × قطر 70 مم × 5 كجم
• تزييت مركزي: نظام قابل للبرمجة للصيانة المثلى
• تبريد عالي الضغط: 30 لتر/دقيقة عند 3 بار مع خزان 250 لتر

المواصفات التقنية:

• مسافات X/Y/Z: 750 × 700 × 500 مم
• تغذية سريعة (X): 60 م/دقيقة
• تغذية سريعة (Y-Z): 120 م/دقيقة (محركات خطية)
• تسارع المحاور: X=6 م/ث²، Y-Z=10 م/ث²
• عزم التثبيت: 2500 نيوتن متر على محوري A و C

التطبيقات الصناعية: يتفوق MX 4 في التطبيقات الصعبة بما في ذلك:

• المكونات الهيكلية للفضاء وأجزاء المحركات
• مكونات الدفاع الدقيقة
• مكونات التوربينات لقطاع الطاقة
• الغرسات والأدوات الطبية
• تصنيع القوالب والأدوات

اشترِ جيوتي MX 4 مركز تصنيع 5 محاور عالي الأداء في دبي، الإمارات - اتصل بـ Indepco CNC للحصول على أسعار تنافسية ومواصفات كاملة واستشارة خبراء. موزع جيوتي CNC الرسمي في جميع أنحاء الإمارات.
