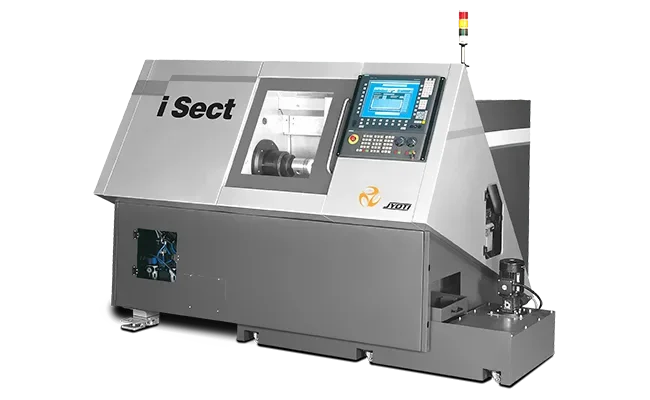

i-Sect مركز خراطة بيضاوية

يمثل جيوتي i-Sect مركز خراطة بيضاوية أحد أكثر الإنجازات التكنولوجية ابتكارًا في تكنولوجيا الخراطة. مصمم خصيصًا لتصنيع المكونات البيضاوية الشكل مثل مكابس السيارات حيث تُطلب أعلى درجات الدقة، يقدم i-Sect أداءً استثنائيًا من خلال تصميمه الهيكلي الفريد ومفهوم المحرك الخطي الثوري.

تقنية خراطة بيضاوية رائدة: على عكس المخارط التقليدية التي تنتج أشكالًا دائرية، ينشئ i-Sect أشكالًا بيضاوية وغير دائرية دقيقة من خلال نظام التحكم المتزامن 4 محاور المتخصص. هذه القدرة ضرورية لتصنيع المكابس الحديثة حيث يتم تصنيع المكابس عمدًا بأشكال بيضاوية طفيفة للتعويض عن التمدد الحراري أثناء تشغيل المحرك.

ابتكار محور Y بمحرك خطي: قلب i-Sect هو محور Y المدفوع بمحرك خطي:

• تسارع فائق: 100 م/ث² يتيح التذبذب السريع لتوليد الشكل البيضاوي
• نطاق حركة 25 مم: متحكم فيه بدقة للتصنيع غير الدائري الدقيق
• دقة ثانية قوسية: أعلى دقة يمكن تحقيقها في تطبيقات الخراطة البيضاوية
• صفر خلوص: المحرك الخطي يلغي اللعب الميكانيكي للتزامن المثالي

POTS - برنامج خراطة بيضاوية دقيقة: طورت جيوتي برنامج خراطة بيضاوية دقيقة (POTS) الخاص خصيصًا لتطبيقات الخراطة البيضاوية. ينسق هذا البرنامج المتقدم بدقة تذبذب محور Y مع دوران المغزل لإنتاج أشكال بيضاوية معقدة بدقة وتكرارية استثنائية.

تحكم متزامن 4 محاور:

• محور X: حركة عرضية 120 مم لتحديد المواضع الشعاعية
• محور Z: حركة طولية 350 مم للتصنيع المحوري
• محور Y: حركة محرك خطي 25 مم لتوليد الشكل البيضاوي
• محور C: زيادة دنيا 0.001 درجة لتحديد المواضع الزاوية الدقيقة

بناء آلة متين:

• هيكل صلب أحادي الكتلة: بناء من قطعة واحدة لأقصى استقرار
• تأرجح 300 مم فوق السرير: يستوعب أحجام المكابس القياسية
• مغزل كهربائي: محرك سيمنز 13/10 كيلوواط لأداء قطع متسق
• دعم الذيل: ريشة 75 مم مع قوة دفع 300 كجم لدعم آمن للقطعة

مواصفات الدقة: مبنية وفقًا لمعايير VDI/DGQ 3441:

• عدم يقين تحديد المواضع: 0.01 مم
• التكرارية: 0.005 مم
• نطاق سرعة المغزل: 50-3000 دورة/دقيقة
• برج أدوات 4 محطات مع سعة أداة 8 مم

مساحة مدمجة: بأبعاد 2200 × 1800 × 1550 مم فقط، يوفر i-Sect قدرة خراطة بيضاوية متخصصة في حزمة موفرة للمساحة مناسبة لبيئات التصنيع الدقيقة.

اشترِ جيوتي i-Sect مركز خراطة بيضاوية في دبي، الإمارات - اتصل بـ Indepco CNC للحصول على أسعار تنافسية ومواصفات كاملة واستشارة خبراء حول حل تصنيع المكابس المتخصص هذا. موزع جيوتي CNC الرسمي في جميع أنحاء الإمارات.
