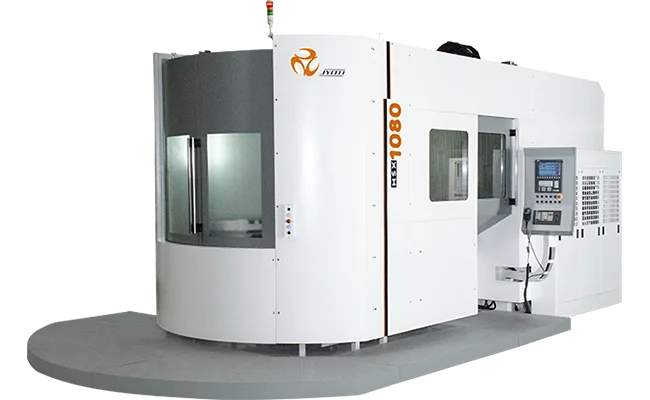

سلسلة HSX مراكز التصنيع الأفقية عالية الدقة
مراكز تصنيع أفقية عالية الدقة 4 محاور تتميز بتقنية طاولة TRIM ذات الدفع المباشر، مغزل كهربائي BT-50 حتى 10000 دورة/دقيقة، مخزن 40 أداة، وخيارات APC 2/6 منصات - مصممة للدقة الاستثنائية والإنتاجية في التصنيع متعدد الأوجه المعقد للمصنعين في الإمارات والشرق الأوسط.
النماذج المتاحة
تقدم سلسلة جيوتي HSX مراكز التصنيع الأفقية عالية الدقة دقة وإنتاجية استثنائية لتطبيقات التصنيع متعدد الأوجه الصعبة. تتميز مراكز HMC المتقدمة ذات 4 محاور هذه بتقنية TRIM المبتكرة والمغازل الكهربائية، مما يضع معايير جديدة للتصنيع الدقيق في القطاعات الصناعية في الإمارات والشرق الأوسط.
تميز تقنية TRIM: تتضمن سلسلة HSX تقنية طاولة TRIM (محرك الدوران الخطي للطاولة) ذات الدفع المباشر، مما يلغي الارتجاع ويوفر دقة فهرسة فائقة. تتيح قدرة الفهرسة الدنيا 1 درجة تصنيعًا دقيقًا متعدد الأوجه دون إعادة تموضع، مما يحسن بشكل كبير أوقات الدورة ودقة الأجزاء.
نظام مغزل عالي الأداء:
- مغزل كهربائي: تصميم دفع مباشر لأقصى صلابة واستقرار حراري
- مخروط مغزل BT-50: واجهة أدوات قياسية للخدمة الشاقة
- سرعة قصوى 10000 دورة/دقيقة: مع خيار 6000 دورة/دقيقة مستمر للقطع الثقيل
- قوة مغزل 26/30 كيلوواط: خيارات فانوك وسيمنز للتنوع
- تصميم عزم دوران عالي: محسن لتصنيع الألومنيوم والصلب والحديد الزهر
نظام منصات مرن:
- APC قياسي 2 منصة: نوع تأرجح 180 درجة لتحميل/تفريغ القطع بكفاءة
- خيار 6 منصات متاح: للتشغيل بدون مراقبة الممتد
- تبديل منصات سريع: 25-40 ثانية حسب الموديل
- سعة حمولة ثقيلة: حتى 2500 كجم وزن قطعة العمل
نظام ATC متقدم:
- مخزن سلسلة 40 أداة: سعة كبيرة للعمليات المعقدة
- تبديل أدوات سريع: 3.5 ثانية من أداة لأداة
- سعة أداة كبيرة: 125 مم قياسي، 250 مم مع فراغ مجاور
- طول أداة 350 مم: لتصنيع التجاويف العميقة
هندسة دقيقة: مبنية وفقًا لمعايير VDI/DGQ 3441 مع محاور معايرة بالليزر:
- عدم يقين تحديد المواضع: 0.015 مم
- التكرارية: 0.007 مم
- تعويض حراري لدقة متسقة
أبرز الميزات التقنية:
- مسافات المحاور من 1100 مم إلى 1700 مم (X)، 900-1000 مم (Y)، 1000-1200 مم (Z)
- أحجام الطاولات: 630×630 مم إلى 1000×1000 مم
- سعة قطعة العمل: قطر 1000-1600 مم × ارتفاع 1250 مم
- حركة سريعة حتى 40 م/دقيقة (HSX 860)
- أدلة خطية للحركة السلسة والدقيقة
تنوع إنتاجي: تتفوق سلسلة HSX في تطبيقات السيارات والفضاء والهندسة العامة التي تتطلب تصنيعًا متعدد الأوجه عالي الدقة. يوفر الجمع بين تقنية TRIM والمغزل الكهربائي وخيارات الأتمتة المرنة إنتاجية ودقة متميزة.
اشترِ سلسلة جيوتي HSX مراكز التصنيع الأفقية في دبي، الإمارات - اتصل بـ Indepco CNC للحصول على أسعار تنافسية ومواصفات كاملة واستشارة خبراء حول حلول HMC عالية الدقة هذه. موزع جيوتي CNC الرسمي في جميع أنحاء الإمارات.
