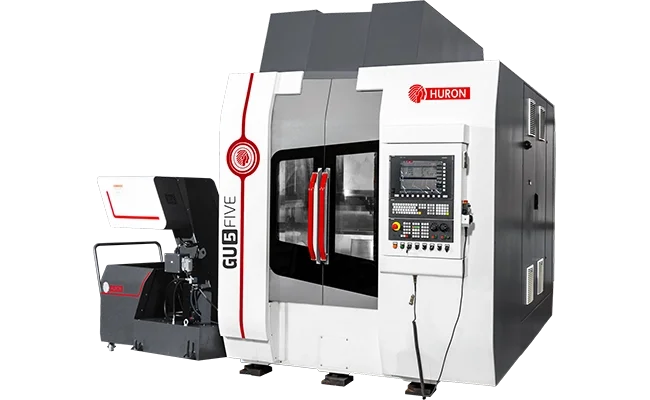

سلسلة GU Five مركز تصنيع 5 محاور بجسر متحرك
مراكز تصنيع 5 محاور بجسر متحرك متميزة مع مغزل كهربائي HSK 63 بسرعة 18,000 دورة/دقيقة، طاولة محور A متأرجحة ±120 درجة، محور C بمحرك مباشر، سرعة حركة سريعة حتى 50 م/دقيقة، ومبدل أدوات أوتوماتيكي 32-40 أداة - مصممة من Huron Graffenstaden لتصنيع الفضاء والأجزاء المعقدة في أسواق الإمارات والشرق الأوسط.
النماذج المتاحة
تمثل سلسلة جيوتي GU Five قمة تكنولوجيا التصنيع بـ 5 محاور بجسر متحرك، مصممة من فريق الهندسة الدقيقة لـ Huron Graffenstaden للتطبيقات الصعبة في صناعات الطيران والسيارات والطبية والتصنيع عالي الدقة. متوفرة بأربعة أحجام (GU3 Five، GU5 Five، GU6 Five، GU8 Five)، تقدم هذه السلسلة ديناميكيات ودقة وتعددية استثنائية.
بنية الجسر المتحرك: تتميز سلسلة GU بهيكل جسر متحرك فريد يوفر التوازن المثالي بين الاستقرار والديناميكيات العالية. يضمن هذا التصميم دقة تصنيع متسقة عبر نطاق العمل الكامل مع الحفاظ على صلابة استثنائية أثناء العمليات عالية السرعة.
تقنية المغزل عالية الأداء:
- مغزل كهربائي HSK 63 بسرعة 18,000 دورة/دقيقة: قدرة تصنيع فائقة السرعة
- قوة محرك سيمنز: حتى 30 كيلوواط قوة مستمرة (تصنيف S1)
- عزم دوران عالي: 84/110 نيوتن متر (S1/S6-40%) لإزالة المواد الثقيلة
- مبرد مغزل: إدارة حرارية للدقة المتسقة
نظام طاولة 5 محاور متقدم:
- محور C بمحرك مباشر: يلغي الارتجاع للحصول على تشطيب سطحي فائق
- تأرجح محور A ±120 درجة: وصول كامل للهندسات المعقدة
- دوران محور C 360 درجة: قدرة تحديد مواضع مستمرة
- خراطة عالية السرعة اختيارية: دوران طاولة حتى 1200 دورة/دقيقة لعمليات الخراطة والتفريز
- أقطار الطاولة الدوارة: من 320 مم إلى 800 مم عبر النطاق
تميز الهندسة الدقيقة: مبنية وفقًا لمعايير VDI/DGQ 3441 مع:
- عدم يقين تحديد المواضع منخفض يصل إلى 0.004 مم (GU3 Five)
- تكرارية منخفضة تصل إلى 0.002 مم (GU3 Five)
- تبريد براغي الكرة وأدلة LM للاستقرار الحراري
- أدلة حركة خطية بكرات للحركة السلسة والدقيقة
الأداء الديناميكي:
- حركة سريعة 50 م/دقيقة: إنتاجية استثنائية
- تسارع عالي: حتى 7 م/ث² (GU3 Five)
- محركات سيرفو AC: تحكم دقيق في الحركة على جميع المحاور
مبدل الأدوات الأوتوماتيكي:
- سعة 32-40 أداة: أدوات شاملة للأجزاء المعقدة
- ATC من نوع الالتقاط: تغيير أدوات سريع وموثوق
- أقصى قطر للأداة: 100/110 مم (الكل/المجاور فارغ)
- أقصى وزن للأداة: 10 كجم لكل أداة
- أقصى طول للأداة: حتى 400 مم
نطاق الموديلات:
- GU3 Five: طاولة 320 مم، مسافات 420×520×420 مم، حمولة 150 كجم
- GU5 Five: طاولة 500 مم، مسافات 600×700×500 مم، حمولة 400 كجم
- GU6 Five: طاولة 650 مم، مسافات 800×900×650 مم، حمولة 600 كجم
- GU8 Five: طاولة 800 مم، مسافات 1000×1100×650 مم، حمولة 1000 كجم
اشترِ سلسلة جيوتي GU Five في دبي، الإمارات - اتصل بـ Indepco CNC للحصول على أسعار تنافسية ومواصفات كاملة واستشارة خبراء حول حل التصنيع بجسر 5 محاور المتميز هذا. موزع جيوتي CNC الرسمي في جميع أنحاء الإمارات.
