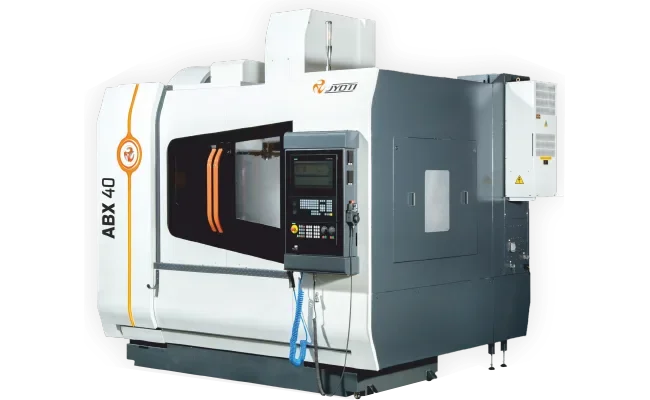

سلسلة ABX مركز تصنيع الشفرات 5 محاور
مراكز تصنيع شفرات متخصصة 5 محاور لمكونات توربينات الغاز والبخار مع مغزل كهربائي HSK 63A بسرعة 12,000 دورة/دقيقة، طاولات دوارة متزامنة مزدوجة (A/A1)، رأس محور B مائل (-60°/+90°)، ومبدل أدوات 24 أداة - مصممة لقطاع توليد الطاقة في أسواق الإمارات والشرق الأوسط.
النماذج المتاحة
تعد سلسلة جيوتي ABX مركز تصنيع شفرات 5 محاور مصمم خصيصًا لتلبية المتطلبات الصعبة لتصنيع شفرات توربينات الغاز والبخار في قطاع توليد الطاقة. مع تصميم الطاولة الدوارة المتزامنة المزدوجة الفريد ورأس المغزل المائل، تقدم سلسلة ABX دقة استثنائية للهندسات الانسيابية المعقدة.
تخصص شفرات التوربينات: تتميز سلسلة ABX بتكوين محور A متزامن مزدوج ثوري يتيح التصنيع المتزامن لملفات شفرات التوربينات. يضمن هذا التصميم المتخصص التحكم الدقيق في هندسة الشفرة الأساسية لأداء وكفاءة التوربين الأمثل.
المغزل الكهربائي عالي السرعة:
- مغزل HSK 63A بسرعة 12,000 دورة/دقيقة: قدرة عالية السرعة لتشطيبات سطحية دقيقة
- قوة مغزل 26 كيلوواط: قوة كبيرة لإزالة المواد بكفاءة
- محامل سيراميك: عمر مغزل ممتد وأداء متسق
- رأس محور B مائل: نطاق -60° إلى +90° للوصول إلى التصنيع 5 جوانب
طاولات دوارة متزامنة مزدوجة:
- محاور A/A1 لا نهائية 360°: دوران مستمر لتشكيل الشفرة الكامل
- دوران عالي السرعة: حتى 260 دورة/دقيقة (محور A في ABX 60)
- مسافة طاولة قابلة للتعديل: تباعد متغير لأطوال شفرات مختلفة
- قطر تأرجح 300 مم: يستوعب أحجام شفرات التوربينات القياسية
- نظام تثبيت مخصص: تثبيت آمن لهندسات الشفرات
الهندسة الدقيقة: مبنية وفقًا لمعايير VDI/DGQ 3441 مع مقاييس زجاجية خطية:
- دقة تحديد المواضع: 0.006 مم
- التكرارية: 0.003 مم
- دقة المحور الدوار: 10 ثانية قوسية
- تكرارية المحور الدوار: 7 ثانية قوسية
البناء المتقدم:
- هيكل عمود عريض: أقصى صلابة للتصنيع الدقيق
- بناء قوي: تخميد الاهتزاز لجودة سطحية فائقة
- ATC منزلق من نوع الذراع: 24 أداة على أدلة LM لتغييرات سريعة وموثوقة
- تزييت مركزي: نظام قابل للبرمجة للصيانة المثلى
مواصفات الأداء:
- مسافات X/Y/Z: حتى 1000/600/600 مم
- الحركة السريعة: 24/40/40 م/دقيقة (X/Y/Z)
- تغذية القطع: 10/20/20 م/دقيقة (X/Y/Z)
- ATC 24 أداة: نوع ذراع بقطر أداة أقصى 80 مم
نطاق الموديلات:
- ABX 40: مسافات 900×600×600 مم، مسافة طاولة 450-850 مم، 8500 كجم
- ABX 60: مسافات 1000×600×510 مم، مسافة طاولة 600-1000 مم، 9000 كجم
اشترِ سلسلة جيوتي ABX في دبي، الإمارات - اتصل بـ Indepco CNC للحصول على أسعار تنافسية ومواصفات كاملة واستشارة خبراء حول حل تصنيع شفرات التوربينات المتخصص هذا. موزع جيوتي CNC الرسمي في جميع أنحاء الإمارات.
